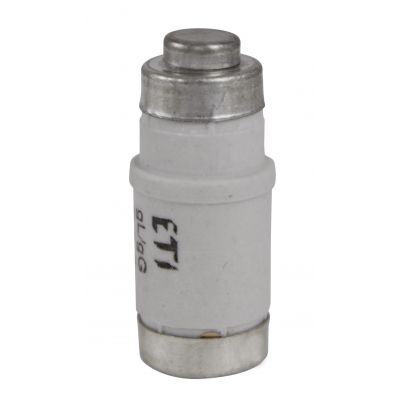

Wkładka topikowa D02 gG 32A 400V 002212006 ETI

Małogabarytowe wkładki topikowe typu D0 przeznaczone są do zabezpieczania instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Przepływ prądu o wartości większej od wartości granicznej powoduje przepalenie topika wkładki i w konsekwencji przerwanie obwodu. Ponowne załączenie zasilania powinno być dokonane po wcześniejszym sprawdzeniu powodu przepalenia wkładki, wyeliminowaniu przyczyny i wymianie uszkodzonej wkładki na nową. Naprawianie i ponowne wykorzystywanie wkładek jest niedozwolone. Wkładka o numerze katalogowym 002212006 produkcji firmy ETI wyprodukowano na prąd znamionowy 32A i napięcie 400V. Wielkość wkładki oznaczana jest symbolem D02 co wskazuje do jakich podstaw i rozłączników bezpiecznikowych będzie pasować. Jest to wkładka topikowa małogabarytowa o zwłocznej charakterystyce czasowo-prądowej typu gL. Wkładki o tej popularnej charakterystyce stosowane są do zabezpieczania urządzeń, kabli i przewodów elektrycznych w mieszkaniach, domach, przemyśle i energetyce. Zdolność wyłączeniowa spodziewanego prądu zwarciowego dla tego typu wkładek wynosi co najmniej 50kA dla prądu zmiennego. Wkładki wielkości D02 przeznaczone są do montażu w gniazdach E18 lub w rozłącznikach bezpiecznikowych np. STV D02.Montaż wkładki jest stosunkowo prosty i nie jest do tego wymagane odpowiednie przygotowanie dlatego wymiana może zostać wykonana nawet przez osoby nie będące specjalistami. Jedna sztuka wkładki waży zaledwie 13g.
