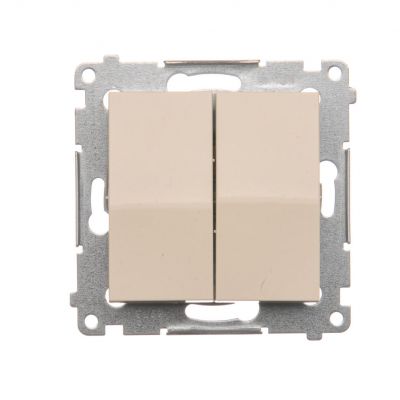

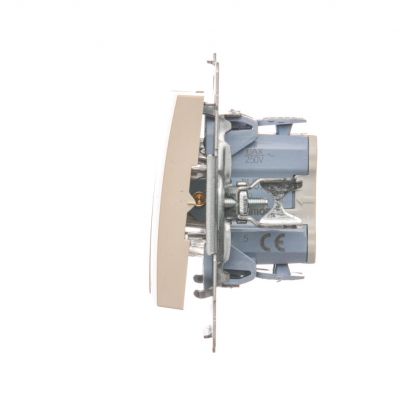

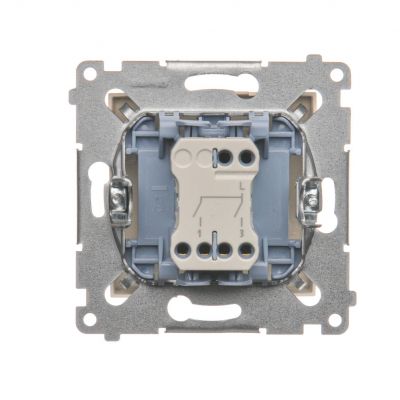

Produktbeschreibung: Simon 54 Łącznik świecznikowy 10A 250V szybkozłączka kremowy DW5.01/41 KONTAKT
| Seria | Simon 54 |
| Nazwa produktu/Rodzaj | łącznik świecznikowy |
| Kolor | kremowy |
| Typ produktu | moduł |
| Prąd znamionowy świetlówkowy | 10AX |
| Napięcie znamionowe | 250V |
| Rodzaj podłączenia / Typ zacisku | szybkozłącza |
| Stopień ochrony IP | IP20/IP44 |
| Uwagi | Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę pod klawisze i uszczelkę ramki |
| Podświetlenie | opcjonalne, niedołączone |
| Klasa ETIM | EC001590 Łącznik instalacyjny |
| Nadruk/Piktogram | brak |
| Rodzaj materiału | tworzywo sztuczne, PC, bezhalogenowe |
| Zabezpieczenie powierzchni | naturalne |
| Wykończenie powierzchni | błyszczące |
| Sposób montażu [ETIM] | montaż podtynkowy |
| Sposób mocowania | pazurki / wkręty |
| Wysokość produktu | 75mm |
| Szerokość produktu | 75mm |
| Głębokość produktu | 41mm |
| Głębokość wbudowania | 26mm |
| Metoda eksploatacji/Sposób działania | klawisz kołyskowy |
| Ilość klawiszy / dźwigni | 2 |
| Układ połączeń | Łącznik 2x1-biegunowy (bistabilny) |
| Ilość w opakowaniu zbiorczym | 10 |
| Jednostka miary | szt. |
| EAN opakowanie jednostkowe | 5902787822217 |
| Typ opak. jedn. | folia zgrzewana |
| Wys. opak. jedn. | 16cm |
| Szer. opak. jedn. | 11cm |
| Dł. opak. jedn. | 4.5cm |
| Waga jedn. | 0.06292kg |
| EAN13 opak. | 5902787822217 |
| Typ opak. zbiorczego | pudełko zamykane |
| Wys. opak. zbiorczego | 10cm |
| Szer. opak. zbiorczego | 19cm |
| Dł. opak. zbiorczego | 23cm |
| ID_frame | 1313, 891, 892, 893, 894, 895, 902, 903, 904, 905 |
: Simon 54 Łącznik świecznikowy 10A 250V szybkozłączka kremowy DW5.01/41 KONTAKT
| Parameter | Zusammenfassung |
|---|---|
| Prąd łączeniowy do świetlówek | 10 AX |
| Zabezpieczenie powierzchni | Stan surowy |
| Głębokość wbudowania | 26 mm |
| Konfiguracja elementów | Element podstawowy z centralną plakietką osłonową |
| Napięcie znamionowe | 250 V |
| Sposób działania | Inne |
| Sposób mocowania | Inne |
| Sposób montażu | Montaż podtynkowy |
| Typ połączenia | Wtykowe samozaciskowe |
| Układ połączeń | Łącznik 2x1-biegunowy |
| Wykończenie powierzchni | Błyszczący |
Liste der Dateien
DW5_01 -
m/download/18605430/dw5-01.max [932.00 kB]
K-S_176O_2019_PL_laczniki_S54 NR -
m/download/18605426/k-s-176o-2019-pl-laczniki-s54-nr.pdf [3.93 MB]
M089v01 - Instrukcja montażu łacznik dwuklawiszowy Simon54 -
m/download/18605428/m089v01-instrukcja-montazu-lacznik-dwuklawiszowy-simon54.pdf [241.05 kB]
Simon 54 schemat elektryczny 2 -
m/download/18605429/simon-54-schemat-elektryczny-2.dwg [175.37 kB]

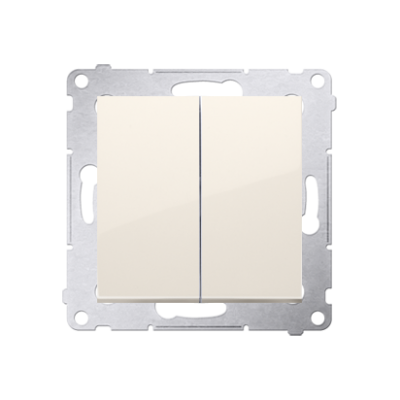

img_48 -
m/download/18714161/img-48.png [93.59 kB] Leute, die Simon 54 Łącznik świecznikowy 10A 250V szybkozłączka kremowy DW5.01/41 KONTAKT gekauft haben, haben es auch gekauft
