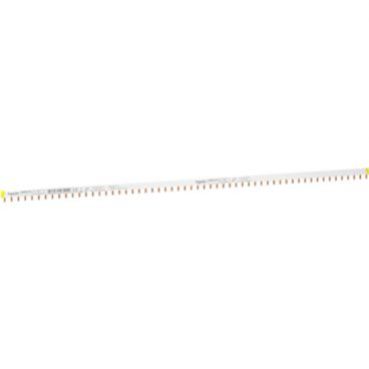

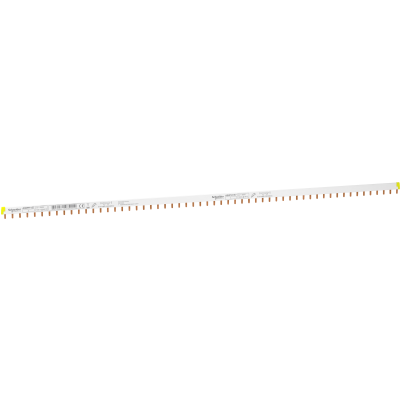

Produktbeschreibung: Schneider Electric Phasenschiene STEG 1P 57Mod.100A A9XPH157
Schneider Electric Szyna sztyftowa Acti9 100A 1-biegunowa 57 modułów, o numerze referencji A9XPH157• 1-biegunowa• Długość w modułach 18 mm: 57• Rozstaw przyłączy: 18 mm• Oznakowanie: L• Izolacja: Izolowany• Dostarczane wyposażenie Zestaw 10 szt. element końcowy• Prezentacja urządzenia: Z możliwością odcięcia• Znamionowy prąd łączeniowy Ie = 100 A w 40 °C• Znamionowe napięcie łączeniowe Ue = 415 V AC• Znamionowe napięcie izolacji Ui = 500 V AC zgodnie z IEC 61439-2• Sposób montażu: Poziomy• Miejsce montażu: Góra lub spód na zaciski typu tunelowego/ Góra lub spód na zacisk podwójny• Szerokość w modułach 9 mm: 114• Wysokość: 1000 mm• Zgodność gamy Acti 9 Acti 9 iC60Acti 9 Acti 9 iK60Acti 9 iIDActi 9 Acti 9 iID KActi 9 Acti 9 iSWActi 9 Acti 9 iSW-NAMulti 9 Multi 9 C60• Odpornośc ogniowa: 960 °C ( 30 s ) zgodnie z IEC 60695-2-1• Stopień ochrony IP: IP20 z końcówkami i osłonami zębów• Produkt zgodny z normami: IEC 60947-7-1, IEC 61439-2
: Schneider Electric Phasenschiene STEG 1P 57Mod.100A A9XPH157
| Parameter | Zusammenfassung |
|---|---|
| Długość | 1000 mm |
| Do liczby urządzeń | 57 |
| Do urządzeń z torem N | nie |
| Do urządzeń ze stykami pomocniczymi | tak |
| Kolor | Biały |
| Liczba biegunów | 1 |
| Liczba faz | 1 |
| Maksymalne znamionowe napięcie pracy Ue | 415 V |
| Przekrój | 16 mm² |
| Rodzaj połączenia elektrycznego | Pin/sztyft |
| Szerokość wyrażona liczbą modułów | 57 |
| Wielkość odstępów | 18 mm |
| Z izolacją | tak |
| Znamionowy prąd ciągły Iu | 100 A |
