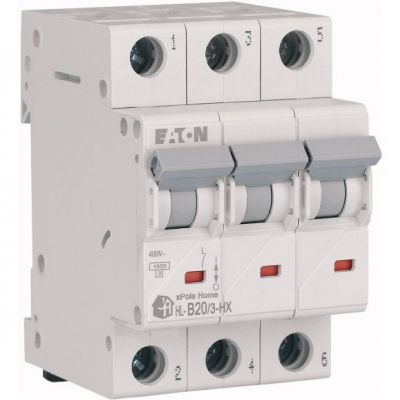

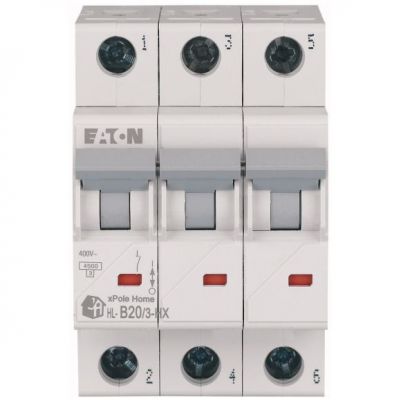

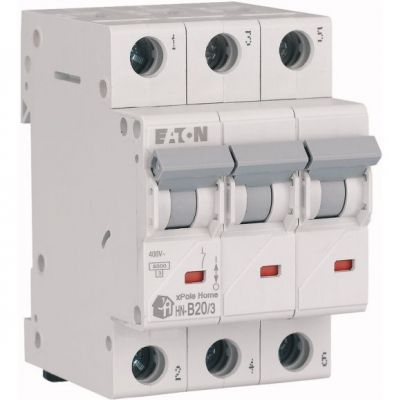

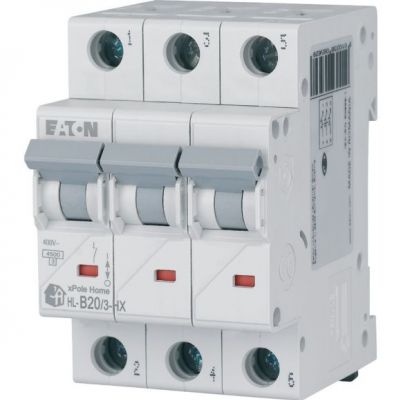

Produktbeschreibung: HN-B20/3 Wyłącznik nadprądowy 6kA B20A 3P 194882 EATON
Wyłączniki nadprądowe HN zostały zaprojektowane specjalnie do ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Sprawdzą się w każdej instalacji elektrycznej w Polsce podnosząc jej bezpieczeństwo i zapewniając bezawaryjną pracę.
Wyłączniki nadprądowe HN są chwalone przez elektryków za dużą elastyczność montażu. Wyłączniki nadmiarowo-prądowe HN mogą być zasilane z góry lub z dołu aparatu (obustronnie) oraz posiadają zaciski windowe pod przewód i szynowe do szyn łączeniowych. Dzięki temu nieważne z której strony podłączamy przewody zasilające, zrobimy to poprawnie. A korzystając z szyny łączeniowej wciąż mamy wolny zacisk pod przewody!
Wyłączniki nadprądowe HN mogą być zamontowane w obwodach o napięciu stałym DC do 48 VDC. Dzięki temu są częstym wyborem automatyków i chronią wrażliwy sprzęt taki jak czułe sterowniki PLC lub automatykę domową.
Wyłączniki nadprądowe HN posiadają bardzo pojemne zaciski. Możemy podłączyć do takiego aparatu przewód o przekroju nawet 25mm2. Może to być zarówno drut jak i linka. Podnosi to elastyczność montażu i gwarantuje pewność mocowania przewodów.
: HN-B20/3 Wyłącznik nadprądowy 6kA B20A 3P 194882 EATON
| Parameter | Zusammenfassung |
|---|---|
| Liczba biegunów chronionych | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Stopień ochrony (IP) | IP20 |
| Charakterystyka wyzwalania | B |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 3 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 - 25 mm² |
| Przekrój przyłączanego przewodu wielożyłowego | 1 - 25 mm² |
| Rodzaj napięcia | AC |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 10.2 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 - 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 - 60 Hz |
