Dzwonek bezprzewodowy ONDO AC, sieciowy, przycisk bezbateryjny, learning system, 36 dźwięków, 200m OR-DB-MT-156 ORNO

Dzwonek bezprzewodowy i bezbateryjny przeznaczony jest do stosowania w domach, mieszkaniach, biurach, szpitalach, sklepach itp. Nie wymaga instalacji dzwonkowej. Służy do sygnalizacji dźwiękowej i świetlnej. Dzwonek (odbiornik) włączany jest bezpośrednio do gniazdka sieci ~230V, a nadajnik zasilany jest z przetwornika elektromechanicznego i nie wymaga stosowania baterii. Naciśnięcie przycisku sygnalizowane jest błyśnięciem diody LED. Funkcja learning system umożliwia logowanie dodatkowych przycisków. W nadawaniu i odbieraniu sygnału wykorzystywana jest częstotliwość radiowa 433,92MHz. Zasięg dzwonka w terenie otwartym wynosi do 200m. Odbiornik posiada 4-stopniową regulację głośności od 60 do 90dB oraz 36 polifoniczne dźwięki dzwonka do wyboru.

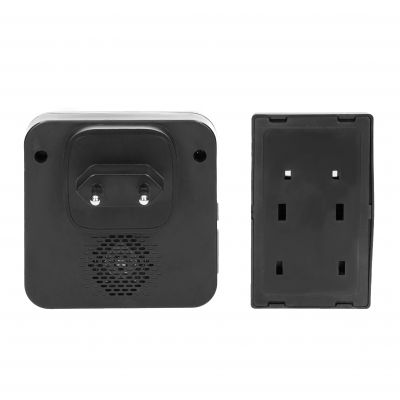

BUDOWA ODBIORNIKA

1. Dioda LED

2. Głośnik

3. Przycisk parowania / regulacja głośności

4. Przycisk zmiany melodii

BUDOWA NADAJNIKA

1. Dioda LED

2. Przycisk dzwonka

3. Otwory służące do otwierania obudowy (tył)

4. Otwory montażowe

MONTAŻ NADAJNIKA (PRZYCISKU)

1. Przed montażem zaloguj przycisk w pamięci dzwonka.

2. Przed montażem upewnij się, że miejsce, w którym chcesz zamontować przycisk nie utrudnia komunikacji między nadajnikiem, a odbiornikiem.

3. Włóż śrubokręt w otwory z tyłu nadajnika i zdejmij tylną pokrywę.

4. Do montażu użyj klejącej taśmy dwustronnej (dołączonej do zestawu) lub dwóch śrub. Pomimo tego, że przycisk jest odporny na warunki zewnętrzne, zaleca się zamontować go w osłoniętym miejscu, np. we wnęce ściany.

5. Załóż tylną pokrywę.

6. Naciśnij przycisk w celu wywołania melodii. Gdy naciskasz przycisk, zaświeci się dioda LED co oznacza, że urządzenie przekazało sygnał do odbiornika. Wewnątrz pomieszczenia usłyszysz zaprogramowaną wcześniej melodię.

Uwaga: przycisk dzwonka (nadajnik) można bez problemu zamontować na powierzchniach drewnianych i murowanych. Dzwonek nie nadaje się do montażu na powierzchniach metalowych lub wykonanych z materiałów zawierających metalowe elementy, np. oprawy okien, drzwi. Montaż na takich powierzchniach nie gwarantuje właściwego działania nadajnika.

MONTAŻ ODBIORNIKA (DZWONKA)

1. Dzwonek przeznaczony jest do montażu wewnątrz pomieszczeń.

2. Dzwonek należy podłączyć do gniazdka 230V AC, wokół którego jest wolna przestrzeń.

3. Zakres działania urządzeń wynosi maksymalnie 200m, jednak zależy od warunków wokół urządzeń takich jak: liczba ścian, przez które sygnał musi przeniknąć, metalowe ościeżnice drzwi i inne elementy, które mogą wpłynąć na jakość przesyłania sygnału (inne urządzenia działające na podobnej częstotliwości radiowej, np. termometry bezprzewodowe, urządzenia do automatycznego sterowania bramą, itp.) Zakres odbierania sygnałów może się znacznie zmniejszyć z w/w powodów.

OBSŁUGA

WYBÓR DŹWIĘKU DZWONKA

1. Kilka razy naciśnij na odbiorniku przycisk (4).

2. Po każdym naciśnięciu usłyszysz inną melodię. Do wyboru jest 36 różnych dźwięków. Melodia odegrana jako ostatnia będzie przypisana jako dzwonek.

GŁOŚNOŚĆ SYGNAŁU DŹWIĘKOWEGO

1. Skala głośności dzwonka ma 4 poziomy do wyboru. Naciśnij na odbiorniku przycisk (3).

2. Każde naciśnięcie powoduje zmianę na inny poziom. Wybierz poziom głośności, który odpowiada twoim preferencjom.

LOGOWANIE

1. Podłącz dzwonek do sieci (230V AC).

2. Naciśnij i przytrzymaj ok. 5 sekund przycisk parowania (3) na odbiorniku.

3. Zaświeci się dioda LED, zwolnij przycisk parowania. Przez ok. 25 sekund dzwonek będzie w trybie parowania. W tym czasie naciśnij przycisk dzwonka. Usłyszysz wybraną melodię co oznacza, że przycisk został sparowany z odbiornikiem. Etap ten automatycznie kończy tryb parowania.

4. W celu zalogowania wielu przycisków, powtórz cały proces dla każdego przycisku.

Uwaga: odbiornik posiada wbudowaną pamięć, w której zapisuje kody wszystkich zalogowanych przycisków na wypadek braku zasilania. Po przywróceniu zasilania nie ma potrzeby ponownego logowania przycisków.

KASOWANIE PAMIĘCI

1. Naciśnij i przytrzymaj przycisk parowania (3) na odbiorniku.

2. Włóż odbiornik do gniazdka sieciowego.

3. Po ok. 5 sekundach zaświeci się dioda LED. Zwolnij przycisk.

4. Dioda LED zgaśnie.

5. Kody wszystkich zalogowanych przycisków zostały skasowane z pamięci urządzenia.

PRZYPISANIE MELODII

1. Wykasuj pamięć odbiornika (patrz pkt. Kasowanie pamięci).

2. Naciśnij i przytrzymaj przycisk parowania (3) aż zaświeci się dioda LED.

3. Wybierz melodię przyciskami (4).

4. Naciśnij przycisk nadajnika.

5. Aby skonfigurować drugi i kolejny nadajnik powtórz kroki od 2 do 4.

NIEKTÓRE PROBLEMY I ROZWIĄZANIA

Dzwonek nie dzwoni:

- dzwonek może nie mieć wystarczającego zasięgu – zmień odległość pomiędzy nadajnikiem i odbiornikiem, rzeczywisty zakres działania może być zaburzony przez warunki wokół urządzeń,

- dzwonek nie jest podłączony do zasilania – upewnij się, że dzwonek jest poprawnie włożony do gniazdka sieciowego i że w gniazdku jest zasilanie
